Gimbal do lustrzanki z drukarki 3D: wstęp

2 min czytaniaProjekty 3D

Pierwsza część budowy gimbala na szynie do lustrzanki, do filmów motion timelapse i zdjęć 360 stopni: założenia, potrzebne części i ponad 100 godzin druku 3D.

Technologie

  • druk 3D
  • NEMA17
  • Autodesk Netfabb
  • Thingiverse

Jak pisałem wcześniej, kupiłem drukarkę 3D. Czas pierwszej fascynacji minął, dzieciaki mają już mnóstwo wydrukowanych gadżetów, więc przyszła pora na coś poważniejszego.

Lubię fotografię, dlatego postanowiłem zbudować urządzenie do filmów typu motion timelapse i zdjęć 360 stopni. Fabryczne kosztuje od kilku do kilkunastu tysięcy złotych. Mam drukarkę i mam pomysł, więc czas działać.

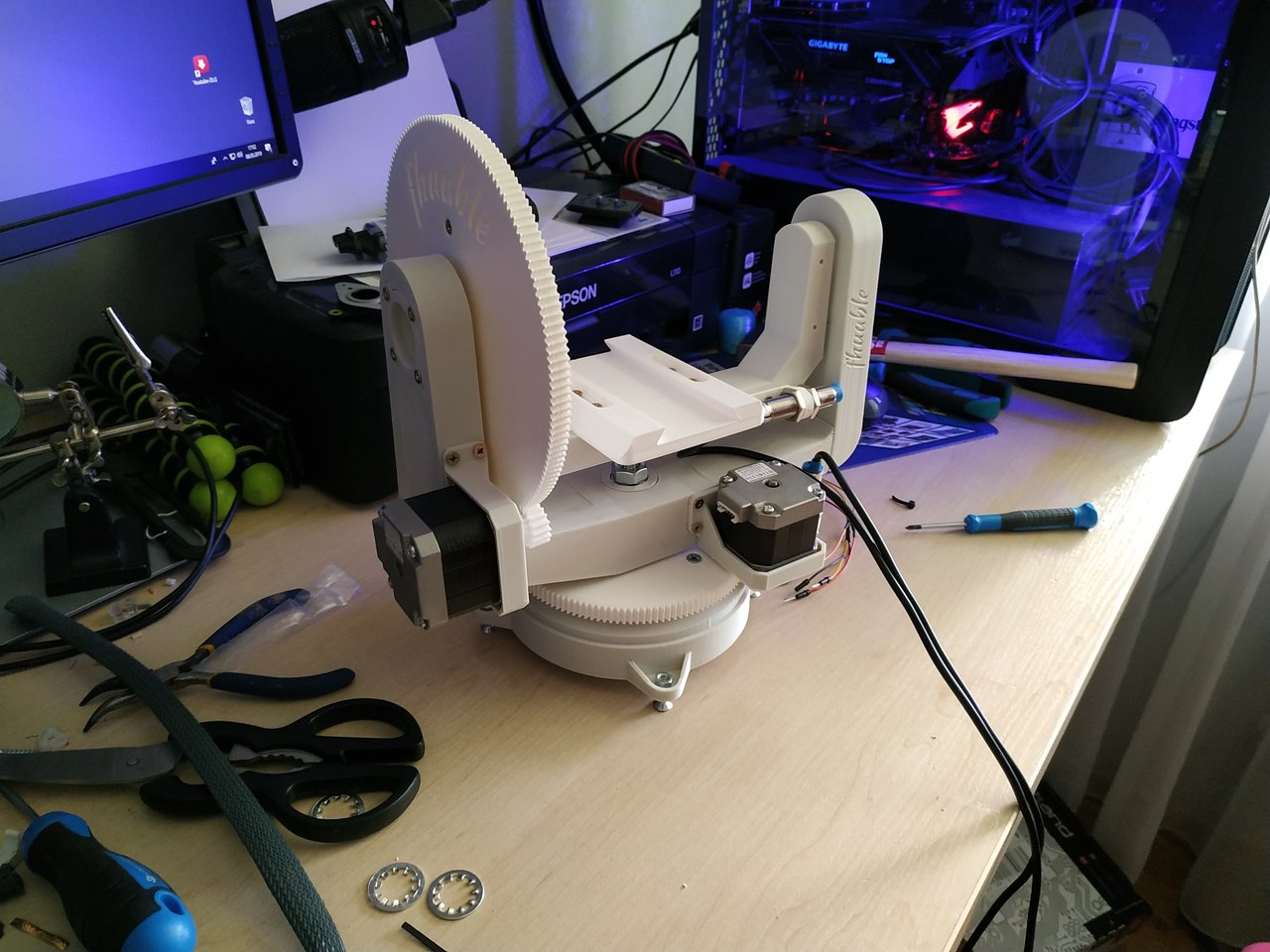

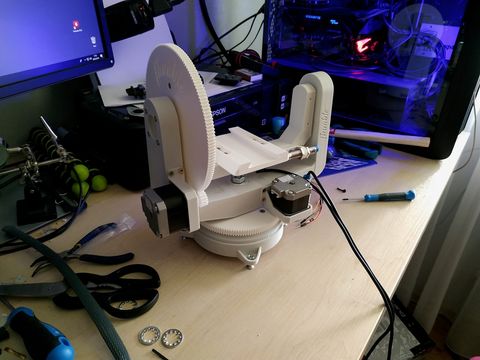

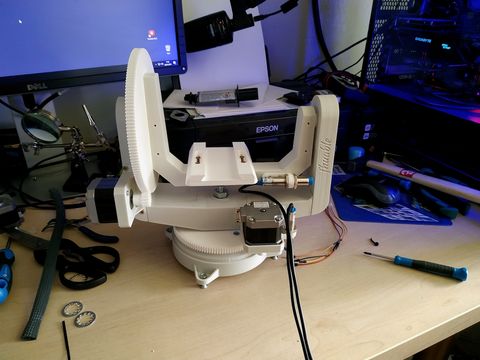

Wydrukowany w 3D biały gimbal do lustrzanki z silnikami krokowymi, złożony na biurku(powiększ)
Złożony gimbal z wydrukowanych części

Założenia

  • gimbal na szynie (sliderze), sterowany z tabletu albo laptopa,
  • bez problemu uniesie lustrzankę, na przykład Nikona lub Canona,
  • aparatem steruje mikrokomputer,
  • ruch we wszystkich osiach, z pewnymi ograniczeniami,
  • precyzyjne ustawianie położenia, bo przy zdjęciach poklatkowych liczy się każdy krok.

Z pomocą przychodzi technika znana z drukarek 3D: silniki krokowe i ta sama elektronika, która nimi steruje.

Czego potrzebuję

  • aparatu fotograficznego, to oczywiste,
  • silników krokowych NEMA17,
  • śrub, wkrętów i łożysk,

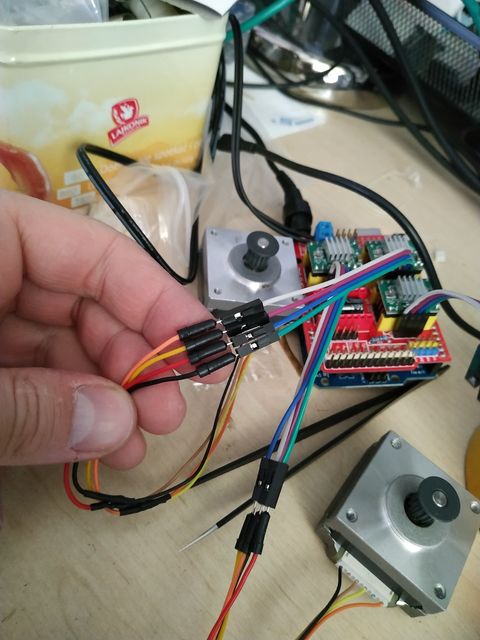

  • elektroniki sterującej i drobnicy elektronicznej,
  • drukarki 3D i trochę chęci.

Konkretne części opiszę przy montażu, żeby nie zaciemniać tego wpisu.

Mechanika z Thingiverse

Myślałem o zaprojektowaniu urządzenia od zera. Mam już podstawowe umiejętności, ale zdecydowałem się na modyfikację sprawdzonego projektu. Mechanikę zapożyczyłem z projektu gimbala na Thingiverse, bo mechanizm wygląda na przemyślany. O moich zmianach napiszę w kolejnych wpisach.

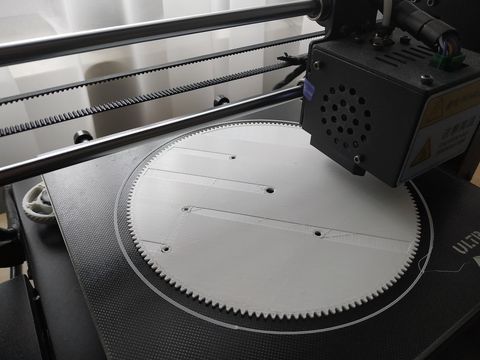

Ponad 100 godzin druku

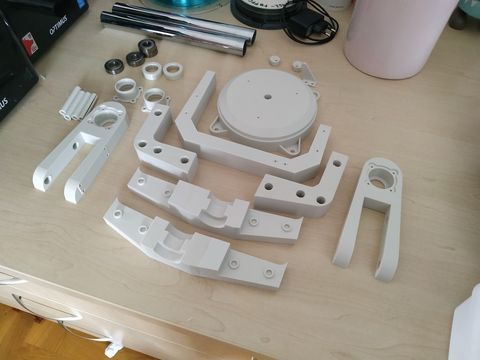

Wydrukowałem całość. Druk trwał ponad 100 godzin, więc duże elementy zostawiałem na noc. Ramię okazało się większe niż stół mojej drukarki.

Pomógł program Netfabb od Autodesku. Dzieli model na części i od razu projektuje bolce, które je łączą. Wszystko pasowało do siebie bez poprawek, a złożone urządzenie robi duże wrażenie.

Co dalej

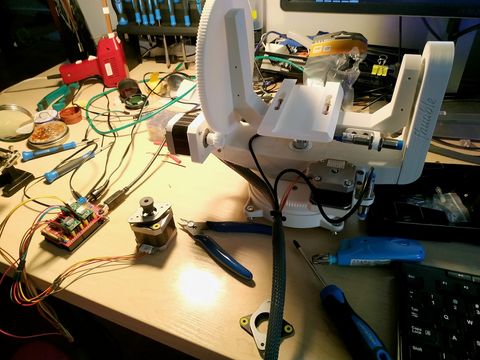

Przede mną montaż elektroniki, programowanie i pierwsze uruchomienie.
