Zdalne drukowanie 3D: OctoPrint i mocowanie kamery do Anycubic i3 Mega

2 min czytaniaProjekty 3D

Drukarka 3D w piwnicy, a sterowanie i podgląd na żywo w przeglądarce: OctoPrint, wtyczka do Cury, mjpg-streamer i własne mocowanie kamery Tracer HD720P wydrukowane w 3D.

Technologie

  • OctoPrint
  • Ultimaker Cura
  • mjpg-streamer
  • Anycubic i3 Mega
  • druk 3D

W planach mam większą maszynę: CNC do wycinania, grawerowania i wypalania laserem. Żeby zrobić dla niej miejsce, drukarkę 3D musiałem przenieść tam, gdzie nie będzie przeszkadzać.

Drukarka jest dość głośna, a wydruki trwają często kilkanaście godzin. Padło na piwnicę, a to oznacza nowy problem: drukarki nie powinno się zostawiać bez nadzoru.

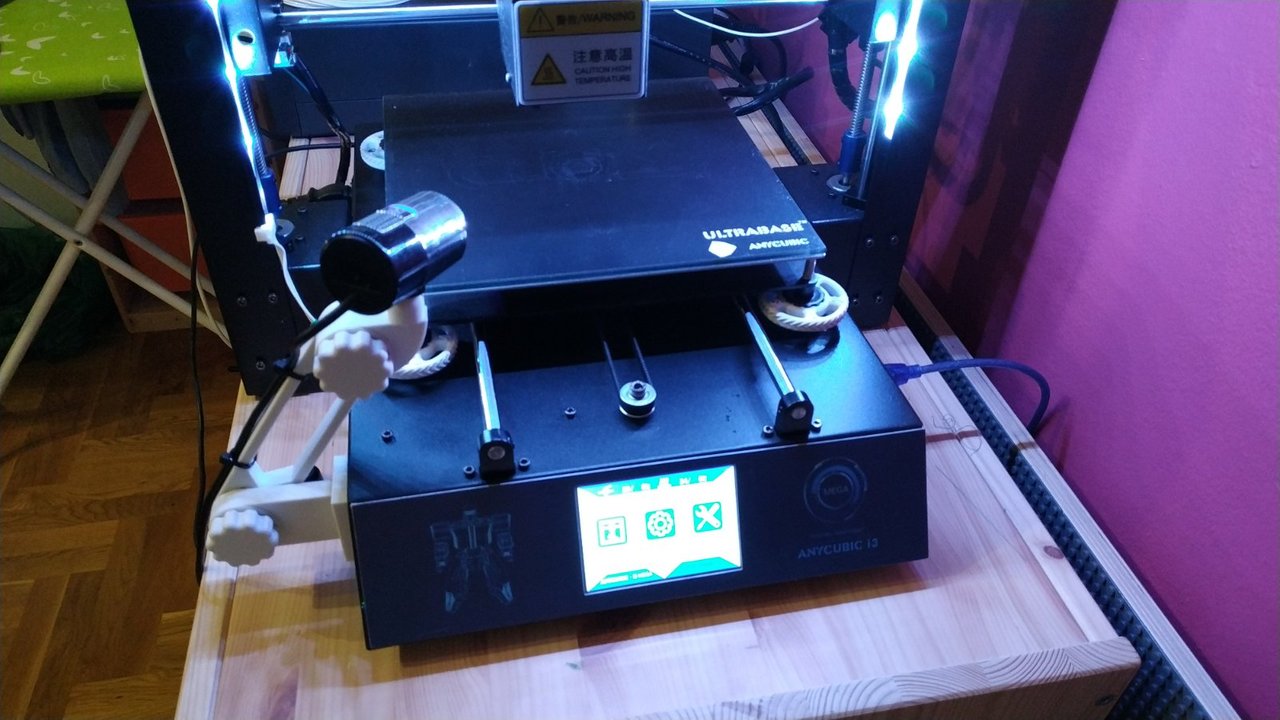

Drukarka Anycubic i3 Mega z kamerą internetową na wydrukowanym uchwycie(powiększ)
Drukarka z kamerą na wydrukowanym mocowaniu

Dlaczego drukarka potrzebuje nadzoru

  • model może odkleić się od stołu, a drukarka zamiast wydruku zrobi kłębek filamentu,
  • może się przegrzać,
  • zdarzają się przypadki zapalenia drukarki.

Plan był prosty, wykonanie trochę trudniejsze.

OctoPrint zamiast biegania z kartą SD

Moja drukarka, Anycubic i3 Mega, drukuje z karty pamięci. Może też z USB, ale przy dłuższym kablu nie zawsze to działa. Rozwiązaniem jest OctoPrint, czyli panel do sterowania drukarką przez przeglądarkę.

Potrzebny jest do tego komputer albo mikrokomputer, na przykład Raspberry Pi. Ja w piwnicy mam serwer multimedialny na Linuksie, który idealnie się do tego nadaje. Instalacja jest prosta, a efekt wygląda tak:

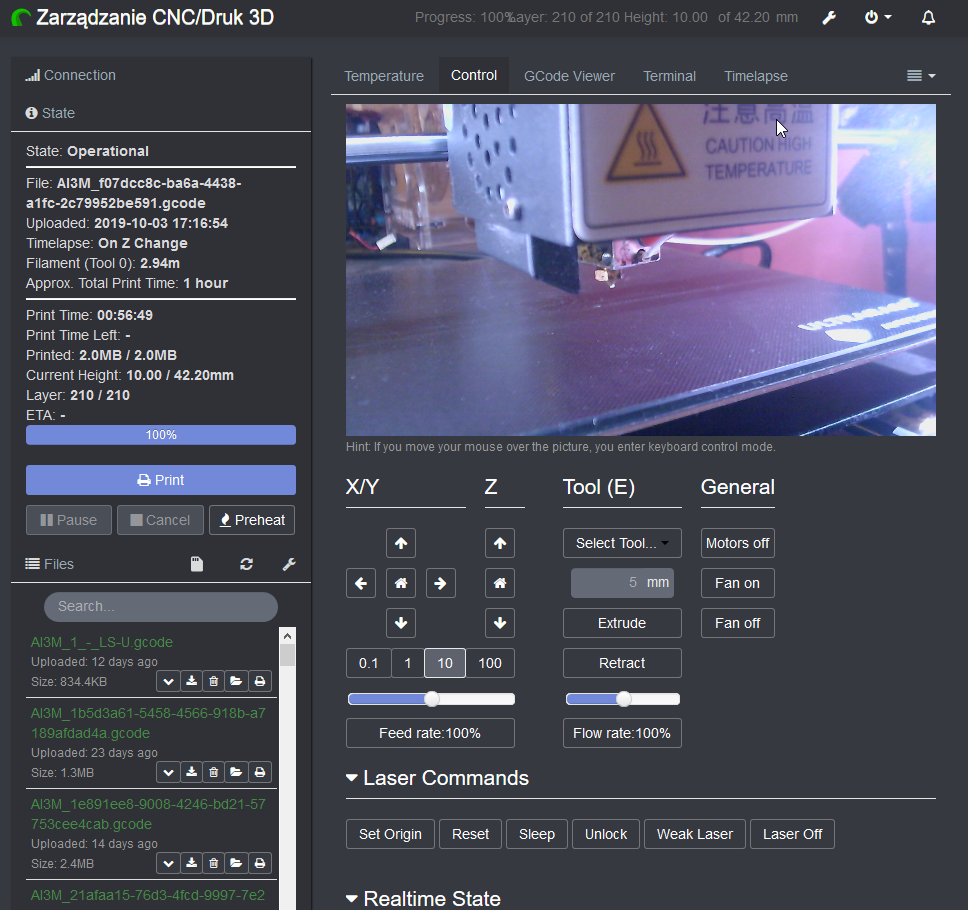

Panel OctoPrint w przeglądarce z temperaturami, sterowaniem drukarką i podglądem z kamery(powiększ)
Panel OctoPrint w przeglądarce

OctoPrint ma mnóstwo dodatków. Po instalacji wtyczki do Ultimaker Cura, programu, który przygotowuje model do druku, wydruk wysyłam przez sieć prosto do drukarki. To prawie tak proste, jak drukowanie na kartce. Trzeba tylko pamiętać o kalibracji stołu.

Podgląd z kamery

Brakowało jeszcze obrazu z tego, co robi drukarka. Pomogła zwykła kamera internetowa na USB i pakiet mjpg-streamer, który wysyła obraz do panelu OctoPrint.

Mocowanie kamery

Na koniec zaprojektowałem i wydrukowałem mocowanie kamery Tracer HD720P do ramy drukarki. Projekt udostępniłem na Thingiverse.

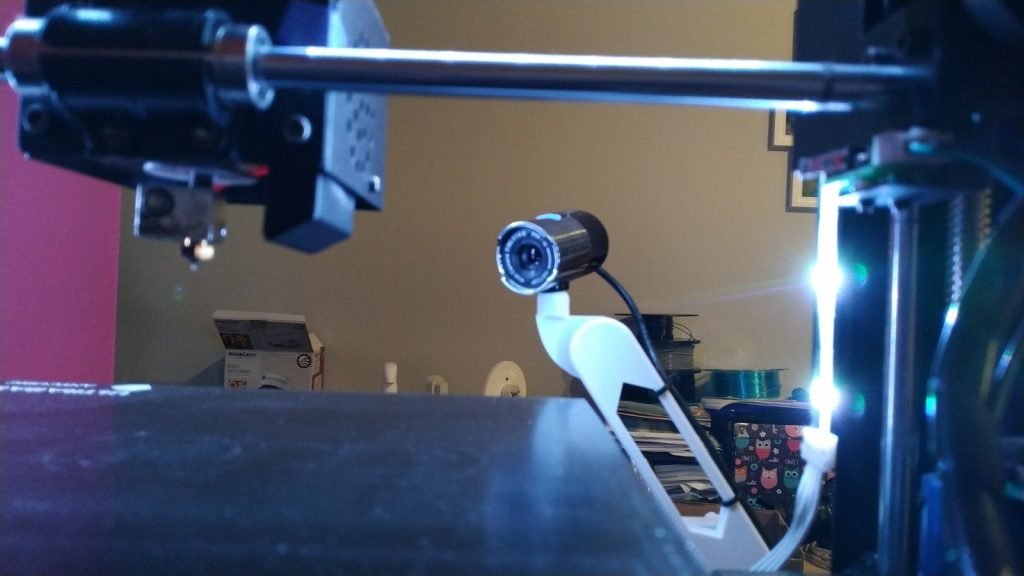

Kamera internetowa Tracer na wydrukowanym mocowaniu przy ramie drukarki(powiększ)
Kamera na wydrukowanym mocowaniu

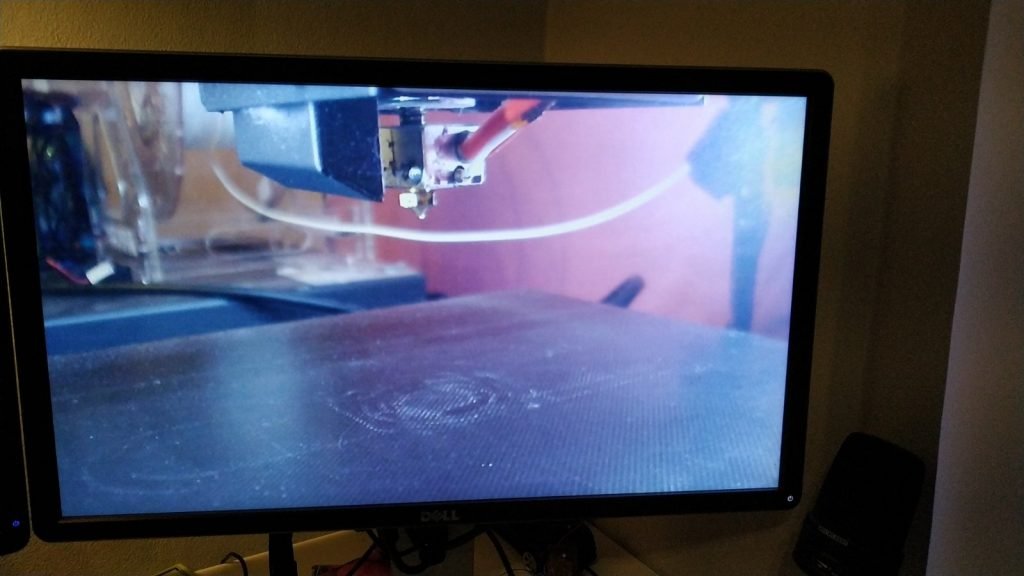

Obraz z kamery nad stołem drukarki odtwarzany w programie VLC(powiększ)
Podgląd z kamery w VLC

Efekt

Drukarka stoi w piwnicy, a ja steruję nią z przeglądarki i na bieżąco widzę, co się dzieje na stole.
